К числу предметов трубопроводной арматуры относятся предохранительные клапаны давления, созданные для защиты оборудования в процессе эксплуатации от негативного воздействия излишнего давления. Их конструкция предусматривает вывод превышающей части среды из системы с целью стабилизации внутреннего давления. Прекращение сброса должно осуществляться автоматически при достижении нормативных показателей давления.

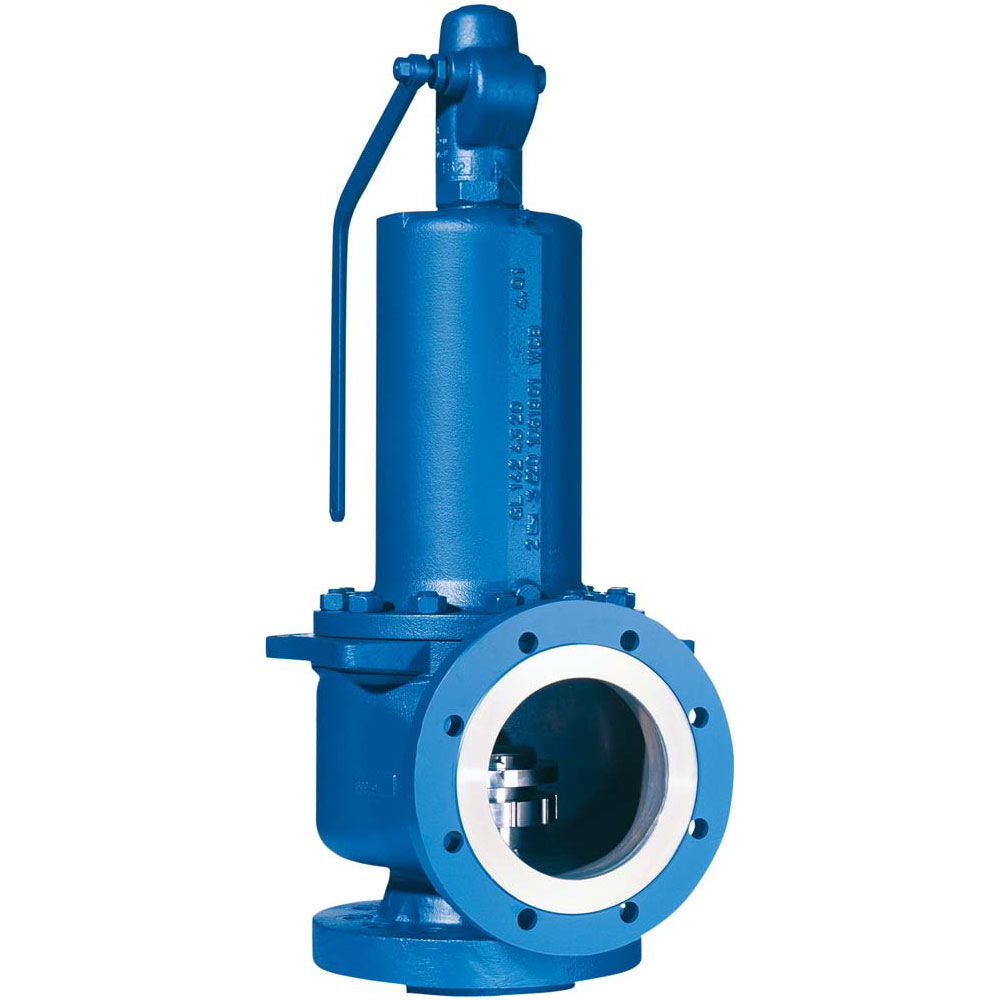

Предохранительный клапан - описание

Предохранительные клапаны предназначены для защиты оборудования от механического разрушения вследствие повышения внутреннего давления в трубопроводной системе до критических показателей. Восстановление рабочего давления обеспечивается автоматическим сбросом жидкости, пара или газа. Излишки выводятся в атмосферу, дренаж или факельную систему низкого давления, специально предусмотренную для химически агрессивных сред. После того, как показатели нормализуются сброс рабочей среды прекращается.Применения защитной арматуры позволяет в короткое время нормализовать работу системы, предотвращает возникновение нештатных ситуаций, увеличивает срок безремонтной эксплуатации оборудования. Защитные клапаны относятся к арматуре прямого действия, то есть работают непосредственно под действием транспортируемой среды. Устройство состоит из корпуса, седла, пружины сжатия, запорного элемента, напорной камеры, защитной крышки. В корпусе имеется выпускное отверстие и патрубки для присоединения клапана к трубопроводу.

Принцип работы предохранительного клапана

В нормальном положении запорный элемент прижат к седлу пружиной. Когда давление растет, то оно оказывает воздействие на пружину, сжимает ее и отодвигает запорный элемент от седла. В открытый проход под давлением идут излишки воды или газа. По мере сброса давления пружина возвращается в исходное положение и прижимает запорный элемент к седлу.

Предохранительные клапаны в Екатеринбурге

Виды предохранительных клапанов

Изготовление, размеры, вес, технические характеристики устройств этой группы нормируются ГОСТ 31294-2005. Клапаны изготавливаются с номинальным диаметром от 10,0 до 300,0 мм. Изделия для общепромышленного назначения рассчитаны на работу при номинальном давлении до 400 единиц. Они используются в системах, транспортирующих жидкости и газы разной степени агрессивности с температурой от -110°C до +600°C.

  • Клапаны выпускаются с присоединением муфтового, фланцевого, цапкового типа, с штуцерами или патрубками под приварку.
  • По высоте подъема запорного элемента по отношению к его диаметру устройства бывают малоподъемными, среднеподъемными, полноподъемными - от 1/20 до 1/4.
  • Направления подачи транспортируемой среды в устройство может быть разным - под затворный элемент или на него.
  • В зависимости от способа нагружения затворного элемента клапаны делятся на пружинные, магнито-пружинные, грузовые, рычажно-грузовые.
  • Тип уплотнения подвижных элементов может быть сильфонным или несильфонным.
  • Проточная часть корпуса бывает проходной, у которой патрубки находятся на одной оси, или угловой - с 1 или 2 выходными патрубками.
  • В зависимости от технологии изготовления корпус клапана может быть литым, кованым, сварным.
  • Материалом для корпуса, затвора служат коррозионностойкие сплавы, уплотнители изготавливают из металла или полимеров.

Предохранительный клапан - преимущество в работе

  • Высокая скорость срабатывания при достижении пороговых значений.
  • Хорошая пропускная способность.
  • Быстрое закрытие после снижения давления до нормальных значений.
  • Высокая степень надежности - отсутствие утечек, герметичность при нормальном давлении в системе, до и после включения.
  • Безотказная работа в течение всего эксплуатационного периода.

Данный механизм считается изделием прямого действия, работающего непосредственно от передаваемой по трубопроводам среды. Необходимо понимать, что избыточное давление явление распространенное, причем его образование возможно как по причинам человеческой ошибки или неправильной настройки оборудования, так и вследствие естественных процессов физического характера, образование которых произошло по причине каких-либо отклонений от эксплуатационных нормативов. Установка предохранительных клапанов является обязательной для всех систем, где возможно превышение давления перекачиваемой среды, то есть в подавляющем большинстве трубопроводов. Там же где жидкости передаются под давлением, подобный клапан выступает в качестве обязательного атрибута. Для трубопроводов применяют и другие средства безопасности, но именно клапана предпочитают покупать чаще всего.

Где купить предохранительный клапан

Компания СтальЭнерго-96 предлагает запорную арматуру высокого качества по ценам производителя.Чтобы купить предохранительные клапаны давления позвоните по телефону 8 (4722) 20-59-25. Наш менеджер поможет подобрать трубопроводную арматуру с оптимальными характеристиками, расскажет об условиях оплаты и сроках доставки, ответит на все возникшие вопросы. Организуем доставку вашего заказа в любой город России или за рубеж - нашими машинами, транспортными компаниями, по железной дороге или речным транспортом. Возможен самовывоз с территории нашего склада. Оплата наличными средствами или безналичный расчет. Ознакомиться со всем ассортиментом продукции, предлагаемой нашей компанией можно на главной странице. Особенно вас могут заинтересовать регулирующие клапаны.

Цена на Предохранительный клапан ГОСТ 31294-2005

НаименованиеЦена
Предохранительный клапан 10 ГОСТ 31294-2005 100Р
Предохранительный клапан 100 ГОСТ 31294-2005 550Р
Предохранительный клапан 125 ГОСТ 31294-2005 600Р
Предохранительный клапан 15 ГОСТ 31294-2005 150Р
Предохранительный клапан 150 ГОСТ 31294-2005 650Р
Предохранительный клапан 20 ГОСТ 31294-2005 200Р
Предохранительный клапан 200 ГОСТ 31294-2005 700Р
Предохранительный клапан 25 ГОСТ 31294-2005 250Р
Предохранительный клапан 250 ГОСТ 31294-2005 750Р
Предохранительный клапан 300 ГОСТ 31294-2005 800Р
Предохранительный клапан 32 ГОСТ 31294-2005 300Р
Предохранительный клапан 350 ГОСТ 31294-2005 850Р
Предохранительный клапан 40 ГОСТ 31294-2005 350Р
Предохранительный клапан 400 ГОСТ 31294-2005 900Р
Предохранительный клапан 50 ГОСТ 31294-2005 400Р
Предохранительный клапан 65 ГОСТ 31294-2005 450Р
Предохранительный клапан 80 ГОСТ 31294-2005 500Р
Предохранительные клапаны в Екатерибурге

Предохранительные клапаны по лучшим ценам от
производителя Белгороде.
Любые объемы с доставкой по России и СНГ!

Вся продукция подлежит обязательной сертификации, ГОСТ, ТУ, ОСТ, с АТП и РТ-Приемкой
Звоните 8 (4722) 20-59-25 или оставьте заявку на сайте
